額定電壓35kV及以下交聯聚乙烯絕緣電力電纜

1   交聯聚乙烯絕緣電力電纜

1.1 簡介

交聯聚乙絕緣電力電纜以下簡稱交聯電纜，具有優良的電氣性能、機械性能和熱老化性能，它有傳輸容量大、耐環境應力強，敷設維護方便等優點，廣泛應用于輸配電系統中。

我公司交聯電纜是按照GB/T12706—2008設計制造的，同時也滿足IEC60502要求，本公司也可根據其他標準生產用戶特殊需要的電纜。

1.2  交聯電纜的特性

1.2.1 電纜導體最高額定溫度為90℃。

1.2.2 短路時（最長持續時間不超過5秒）電纜導體的最高溫度不超過250℃。

2 交聯電纜的型號、名稱及主要用途，詳見表3。

（表3）

3 交聯電纜額定電壓等級、芯數和截面范圍表

（表4）

說明：

(1) 在電纜的電壓標示U₀/U中：

U₀——電纜設計用的導體對地或金屬屏蔽與之間的額定工頻電壓。

U——電纜設計用的導體之間的額定工頻電壓。

U_m——設備可使用的“最高系統電壓”的最大值（見GB/T156——2007）

對于一種給定應用的電纜的額定電壓應適合電纜所在系統的運行條件。為了便于選擇電纜，將系統劃分為下列三類：

——A類：該類系統任一相導體與地或接地導體接觸時，能在1min內與系統分離；

——B類：該類系統可在單相接地故障時作短時運行，接地故障時間按照JB/T 8996—1999應不超過一1h。在任何情況下允許不超過8h的更長的帶故障運行時間。任何一年接地故障的總持續時間不應超過125h。

——C類：包括不屬于A(yíng)類、B類的所有系統。

注：應該認識到，在系統接地故障不能立即自動解除時，故障期間加在電纜絕緣上過高的電場強度，會(huì )在一定程度上縮短電纜壽命。如系統預期會(huì )經常地運行在持久的接地故障狀態下，該系統可建議劃為C類。

用于三相系統的電纜，U₀的推薦值列于表5

 (2)五芯電纜標志

數字標志： 0、1、2、3、4，

“0”為中性線，“4”為接地線，“1、2、3”為主線芯。

顏色標志：紅、黃、綠、淺藍、黑，

“淺藍” 為中性線，“黑”為接地線，“紅、黃、綠”為主線芯。

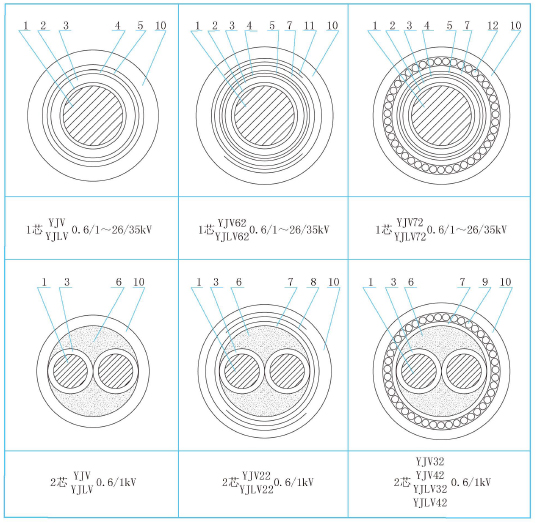

4   交聯電纜的結構圖

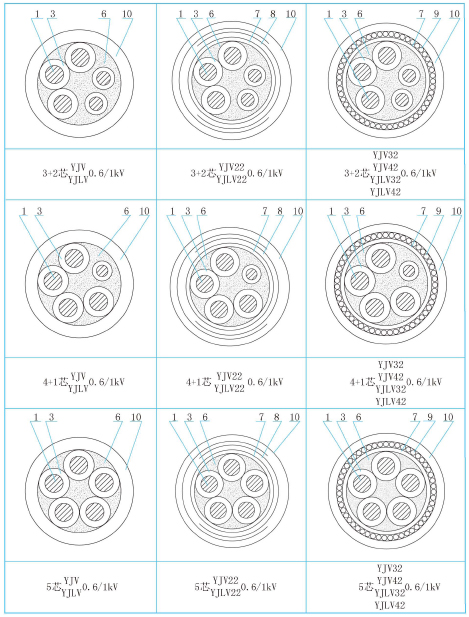

示意圖續一

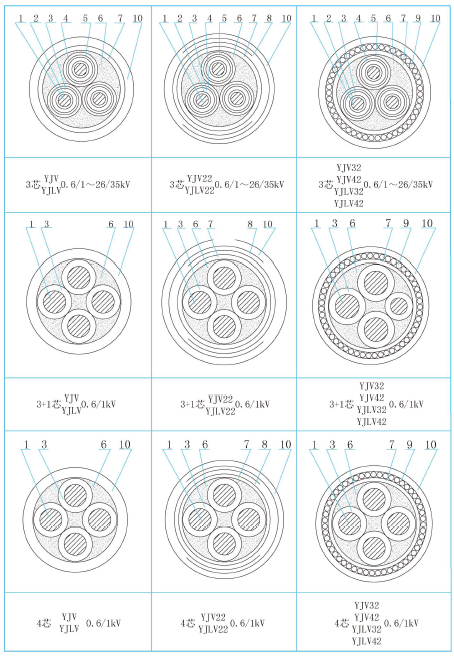

示意圖續二：

圖例說明

1：銅鋁導體  2：導體屏蔽   3：交聯聚乙烯絕緣   4：絕緣屏蔽   5：金屬屏蔽   6：填充

7：內護套   8：雙鋼帶鎧裝   9：鋼絲鎧裝   10：外護套   11：非磁性金屬帶鎧裝

12：非磁性金屬絲帶鎧裝

5  交聯電纜使用注意事項

5.1 交聯電纜為全塑結構的電力電纜，運輸及敷設施工中應注意防止碰撞，以免損壞電纜。

5.2 電纜敷設時環境溫度應不低于0℃，若需要在0℃以下環境溫度下敷設，電纜必須予先加熱。

5.3 電纜敷設時，最小彎曲半徑應不小于電纜外徑的20倍。

5.4 電纜接頭時應將接頭處絕緣外面的半導電屏蔽層剝去，并清除干凈，以防沿面放電損壞接頭。

5.5 在敷設施工和使用過程中，應嚴防水份和潮氣進入電纜內引發水樹放電。

5.6 電纜長期運行溫度（即電纜導電線芯長期允許工作溫度）不得超過90℃，短路時溫度不得超過250℃，短路時最大持續時間不得超過5秒。

5.7 單芯鎧裝電纜只適用于直流系統，若用于交流系統，鎧裝層應采用非磁性材料，對應的電纜型號為YJV62、YJV72、YJLV62、YJLV72。

5.8  YJV22、YJLV22型的電纜外徑與YJV62、YJLV62型相等；YJV32、YJLV32型的電纜外徑與YJV72、YJLV72型相等。
